GogicoolКронштейн предназначен для надёжного крепления привода ротатора к корпусу лодки и обеспечивает три положения фиксации:
- рабочее положение — штанга опущена в воду, ротатор готов к работе,
- походное положение — штанга поднята и зафиксирована вдоль борта лодки для движения,
- сложенное положение внутрь лодки — ротатор полностью убран внутрь лодки.
Переход между рабочим и походным положениями фиксируется эксцентриковым зажимом, угол наклона штанги — винтовым зажимом. Такая конструкция обеспечивает дополнительную защиту: если начать движение, не переведя ротатор в походное положение, эксцентрик позволит штанге отклониться под нагрузкой, не повреждая привод ("защита от забывчивости").

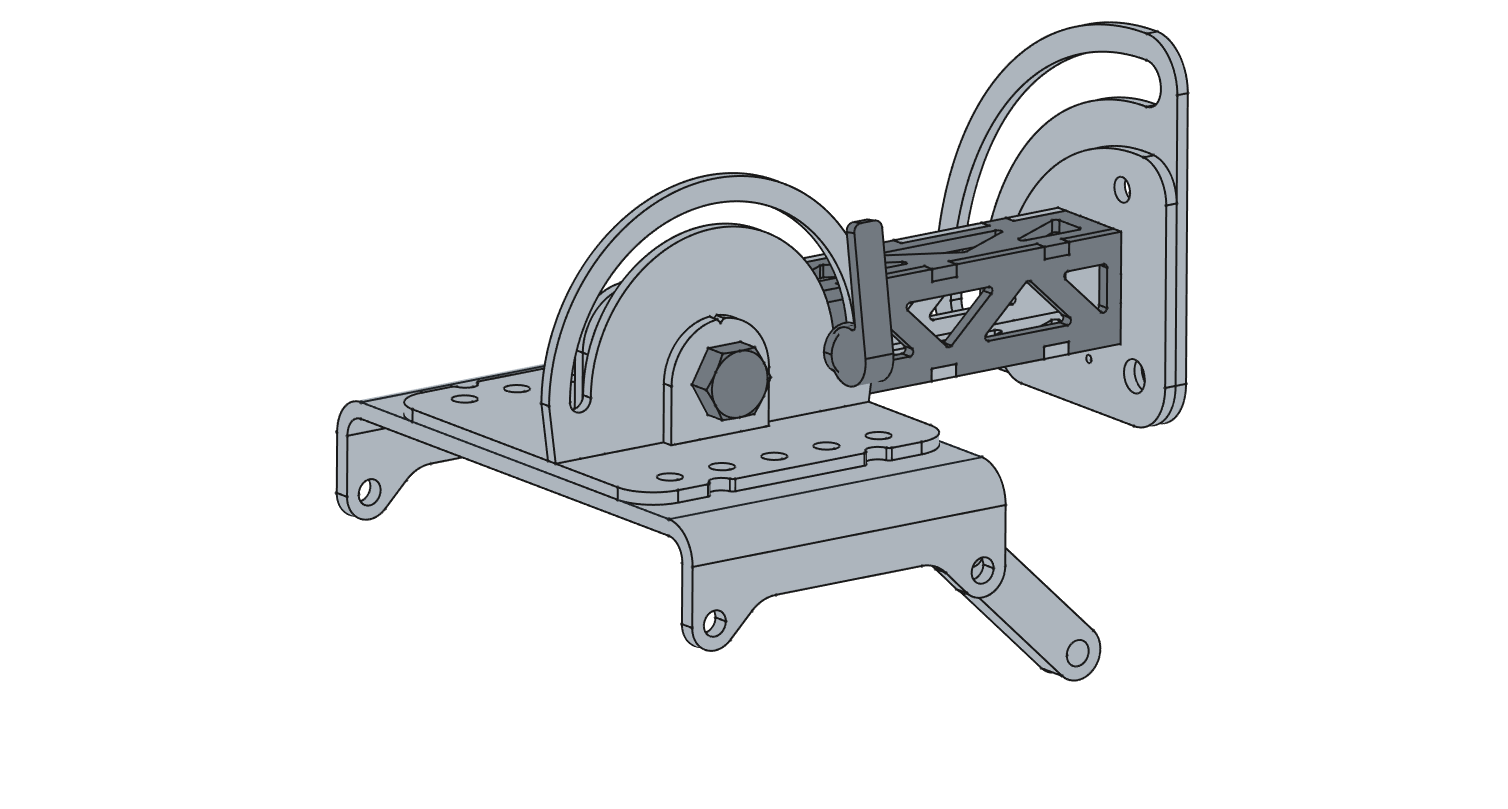

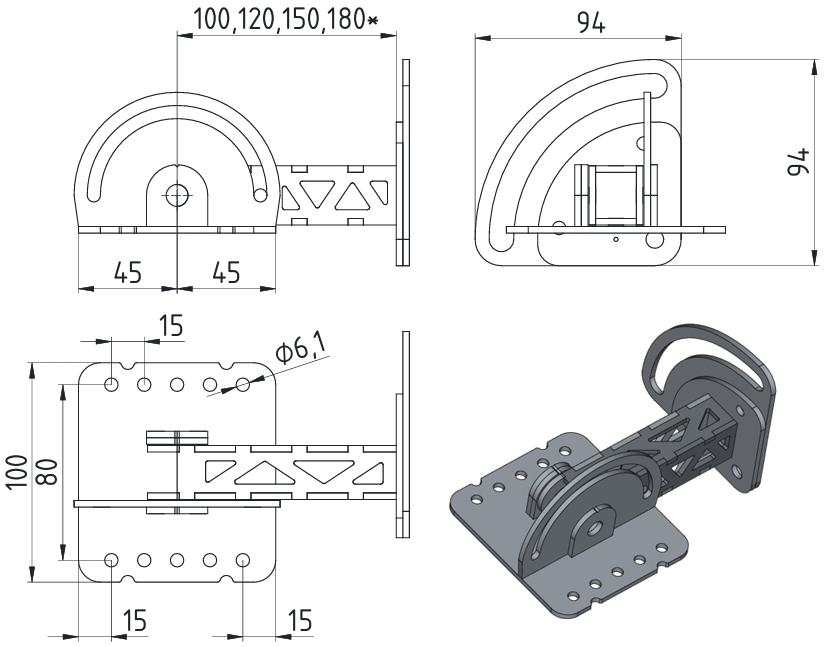

Вылет кронштейна (расстояние от оси вращения до блока привода) подбирается при заказе в зависимости от геометрии лодки и может быть выбран из стандартного ряда (100, 120,150 мм) или сделан под заказ.
Кронштейн обеспечивает надежное крепление привода ротатора к лодке и позволяет также регулировать наклон привода ротатора по таганажу (±17°)
Кронштейн изготовлен из нержавеющей стали и покрыт порошковой краской, устойчивой к воздействию воды и ультрафиолета.
с 09/2026: Кронштейн версии 6 предназначен для установки на лодки с шириной планширя менее 100 мм. Также Кронштейн версии 6 легче версии 5 за счет меньших размеров и оптимизации конструкции.
При заказе дополнительного оборудования пожалуйста уточняйте версию Вашего кронштейна.

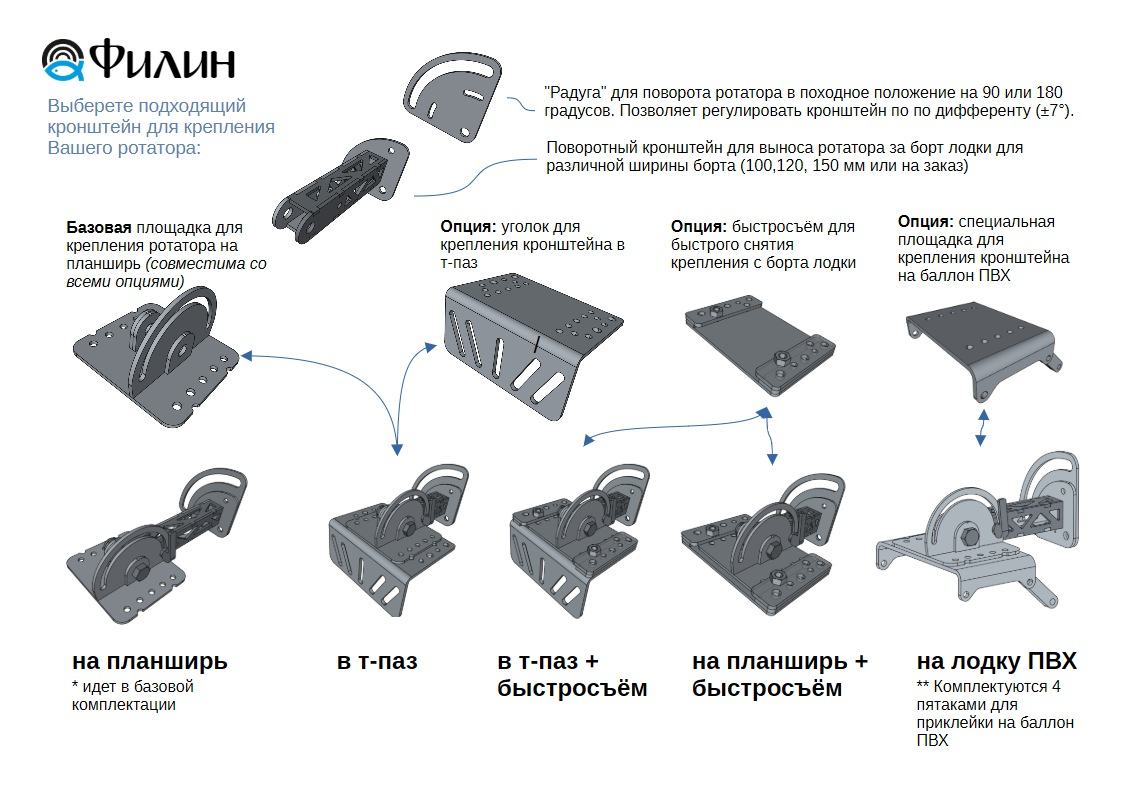

Кронштейн в зависимости от модификации можно установить:

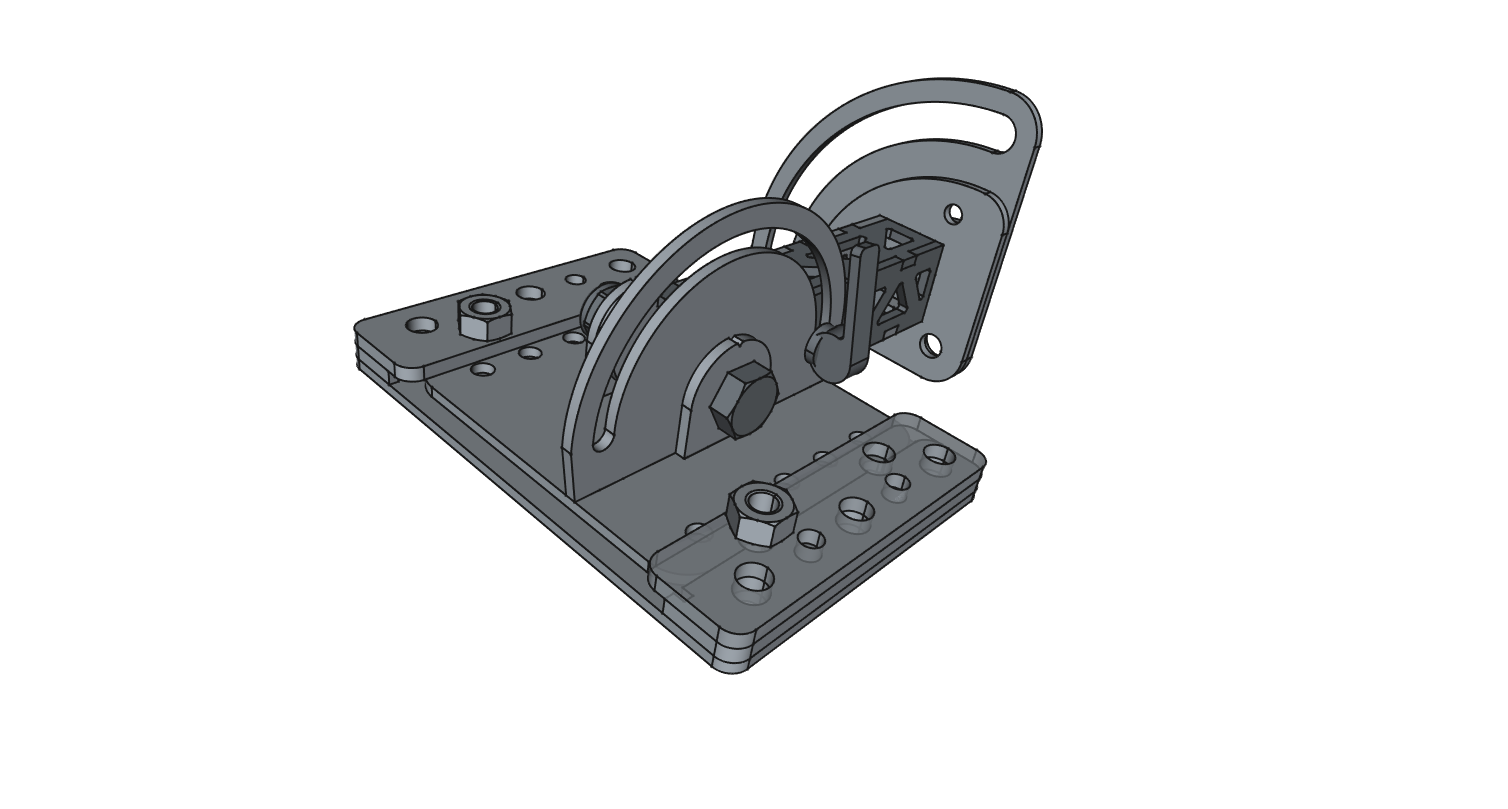

- на планширь (с регулировкой под высоту борта)

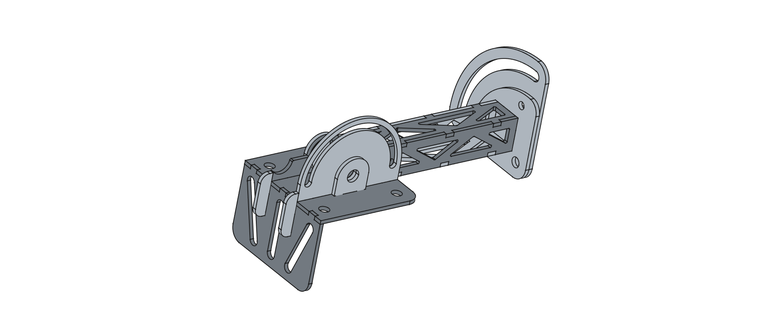

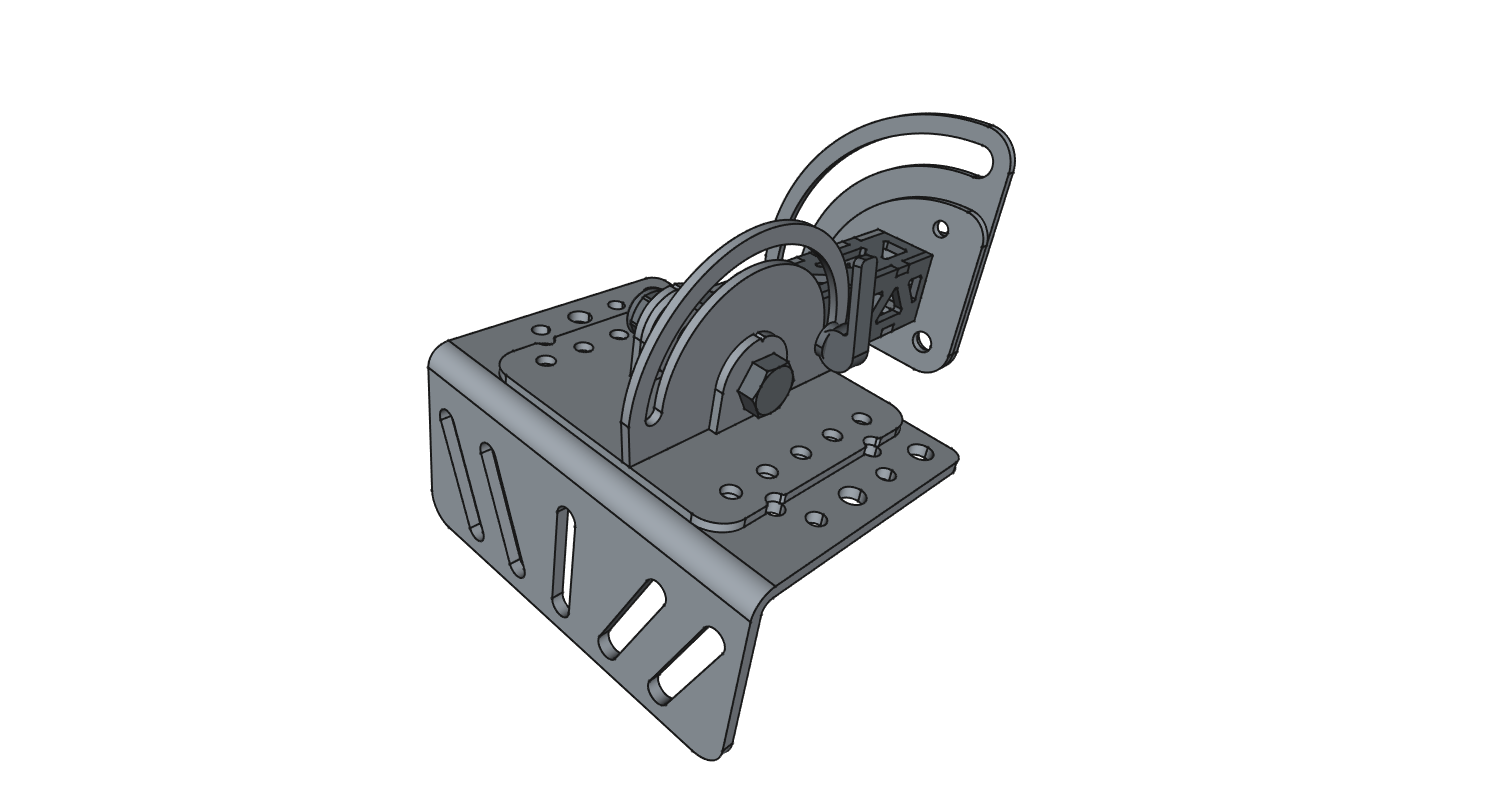

- в т-паз (стандартные размеры)
- на рейлинг (диаметр 25–40 мм)
- на площадку для ПВХ-лодок (под баллоны Ø300–500 мм)
Подвижная часть:
Длина: 120, 150 или 180 мм или под заказ (выбирается под габариты лодки)
Для индивидуального проектирования кронштейна укажите:
- Тип крепления (планширь/Т-паз/рейлинг/ПВХ)
- Фото борта судна (с разметкой зоны установки)
- Размеры:
- Ширина борта
- Высота бортиков (если есть)
- Диаметр рейлинга/баллона
- Наличие выступов
✅ Рекомендации:
- Закрепляйте кронштейн на ровной поверхности
- Проверяйте затяжку крепежа перед каждым выходом
- Смазывайте шарниры раз в сезон (силиконовая смазка)
❌ Запрещено:
- Допускать контакт корпуса привода с кронштейном или лодкой в сложенном состоянии
- Использовать поврежденные крепежные элементы
- Транспортировать ротатор без фиксации штанги со стороны крепления датчика с помощью дополнительного крепления (например типа RAM).
- Герметичность привода может быть нарушена при неправильной установке.
- Для лодок ПВХ используйте только специализированные площадки.
- Гарантия не распространяется на деформации из-за перегрузок.

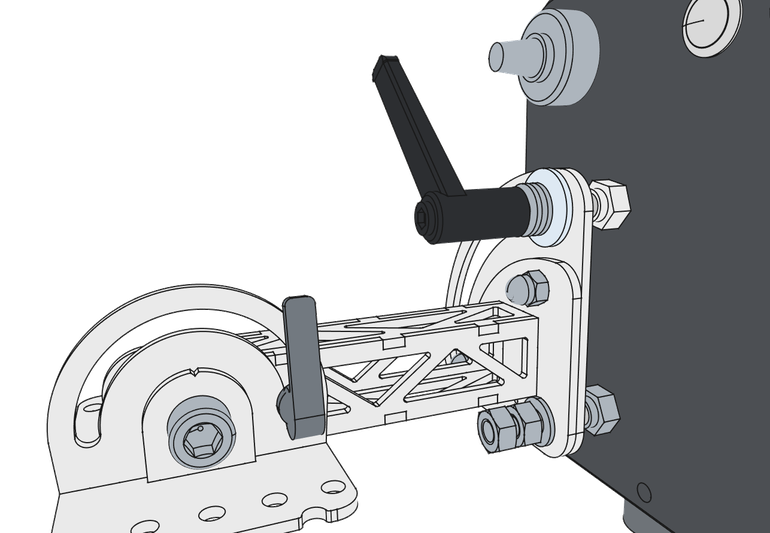

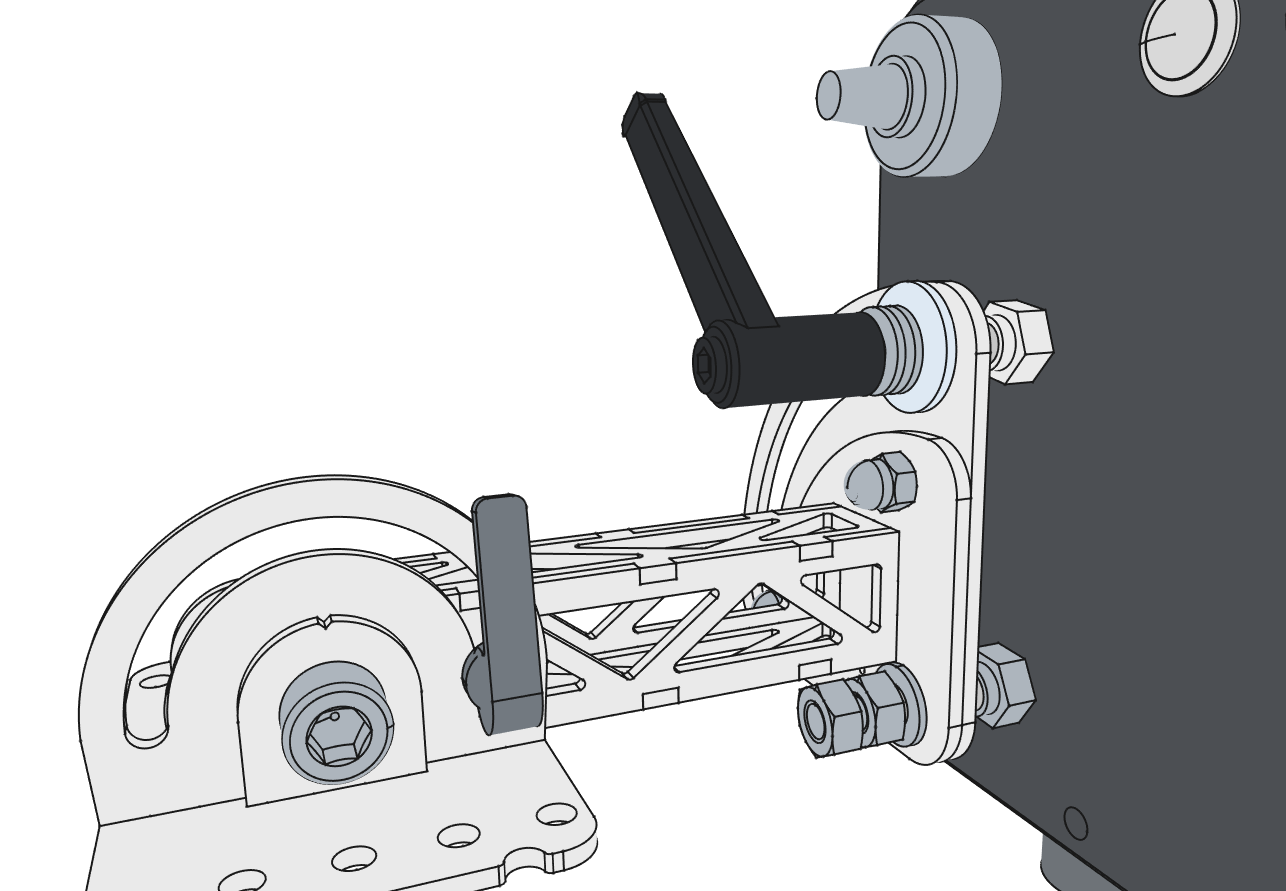

Для того, чтобы закрепить привод ротатора "Филин" на кронштейне крепления вставьте шпильки крепления моноблока в отверстия кронштейна, как показано на рисунке и зафиксируйте их с помощью крепежа, идущего в комплекте.
Порядок установки крепежа следующий:
- Ось вращения (снизу): шайба 8 — гайка М8 — гайка М8. Гайки затянуть и законтрить межу собой.
- Ось крепления (сверху): нейлоновая шайба — шайба 8 — шайба 8 — винт-ручка М8. Чтобы закрутить винт-ручку нужно нажать на кнопку, находящуюся на оси вращения ручки, после чего свободно вращать цилиндр с резьбой.
При установке кронштейна крепления ротатора на плаширь желательно обеспечить минимально достаточный вынос привода за борт судна, поскольку возниакющие динамические нагрузки на плаширь прямо пропорциональны длине выноса блока привода от оси вращения.
При этом необходимо учесть, что расстояние от штанги до борта должно быть не менее ширины самого датчика чтобы обеспечить возможность его свободного поднятия и перевода ротатора в походное положение.
Также Убедитесь, что ручка фиксации моноблока к кронштейну не упирается в борт лодки в походном положении. При необходимости скорректируете положение кронштейна на планшире. После этого надёжно зафиксируйте кронштейн с помощью болтов и гаек и убедитесь в надежности фиксации.
