Электронный ротатор для эхолота
Категория | Индустрия 4.0 |
Статус | Испытания |
Год | 2023 |
Клиенты | Розница |
Для наших друзей мы разрабатываем электронный ротатор для датчиков Garmin Panoptix (Паноптикс), Lowrance Active Target, Humminbird MEGA Live.
В общем электронный ротатор состоит из трех блоков:
- блок привода со штангой
- блок контроллера
- блок педалей

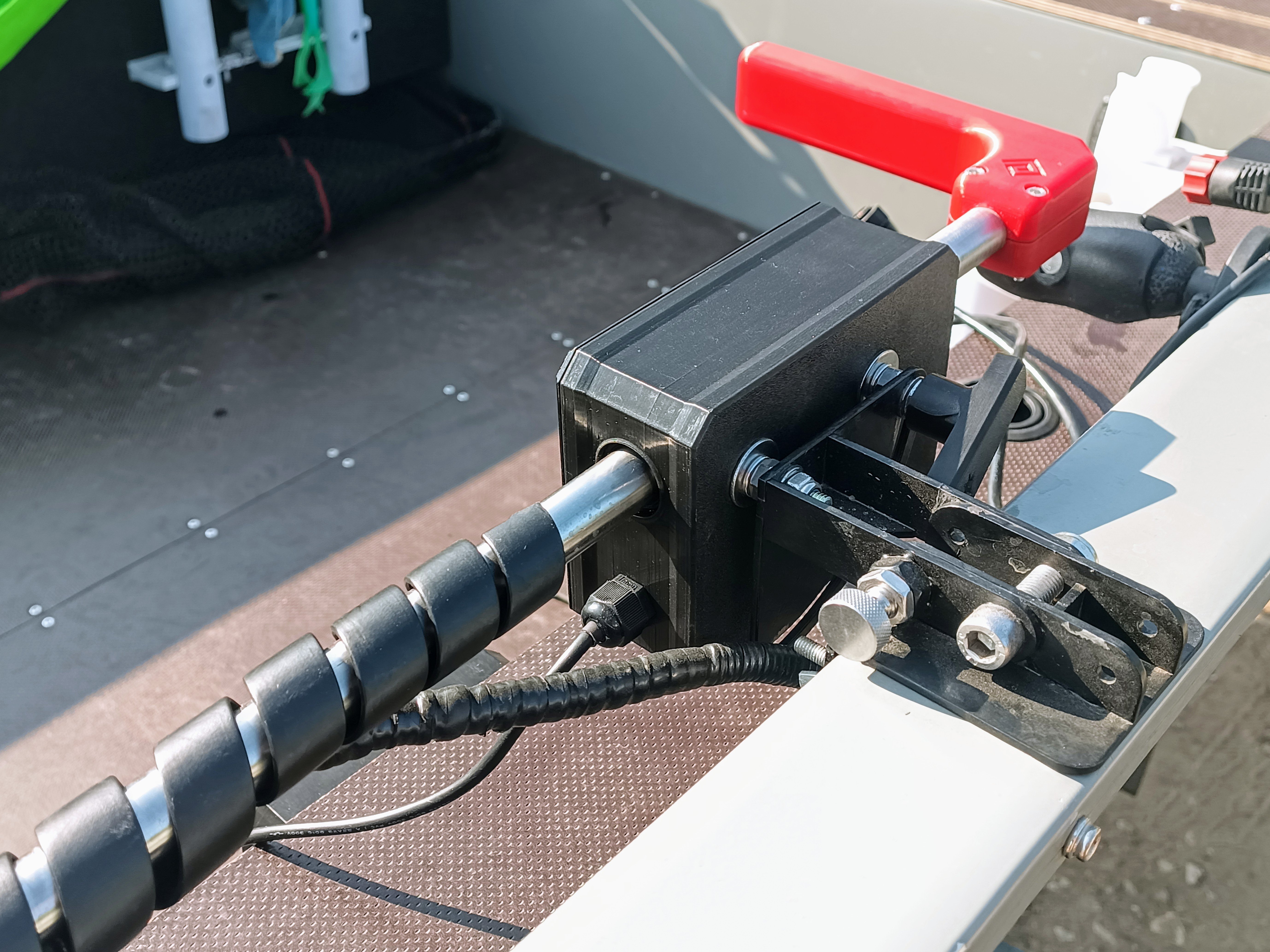

Привод электронного ротатора установлен на металлической раме и закрыт корпусом для защиты от воды (степень защиты IP65). Здесь нет открытых вращающихся частей. Все механизмы надежно спрятаны внутри корпуса, специально разработанного и распечатанного на 3D принтере. Штанга крепится к металлической раме привода внутри корпуса с помощью двух подшипников качения.

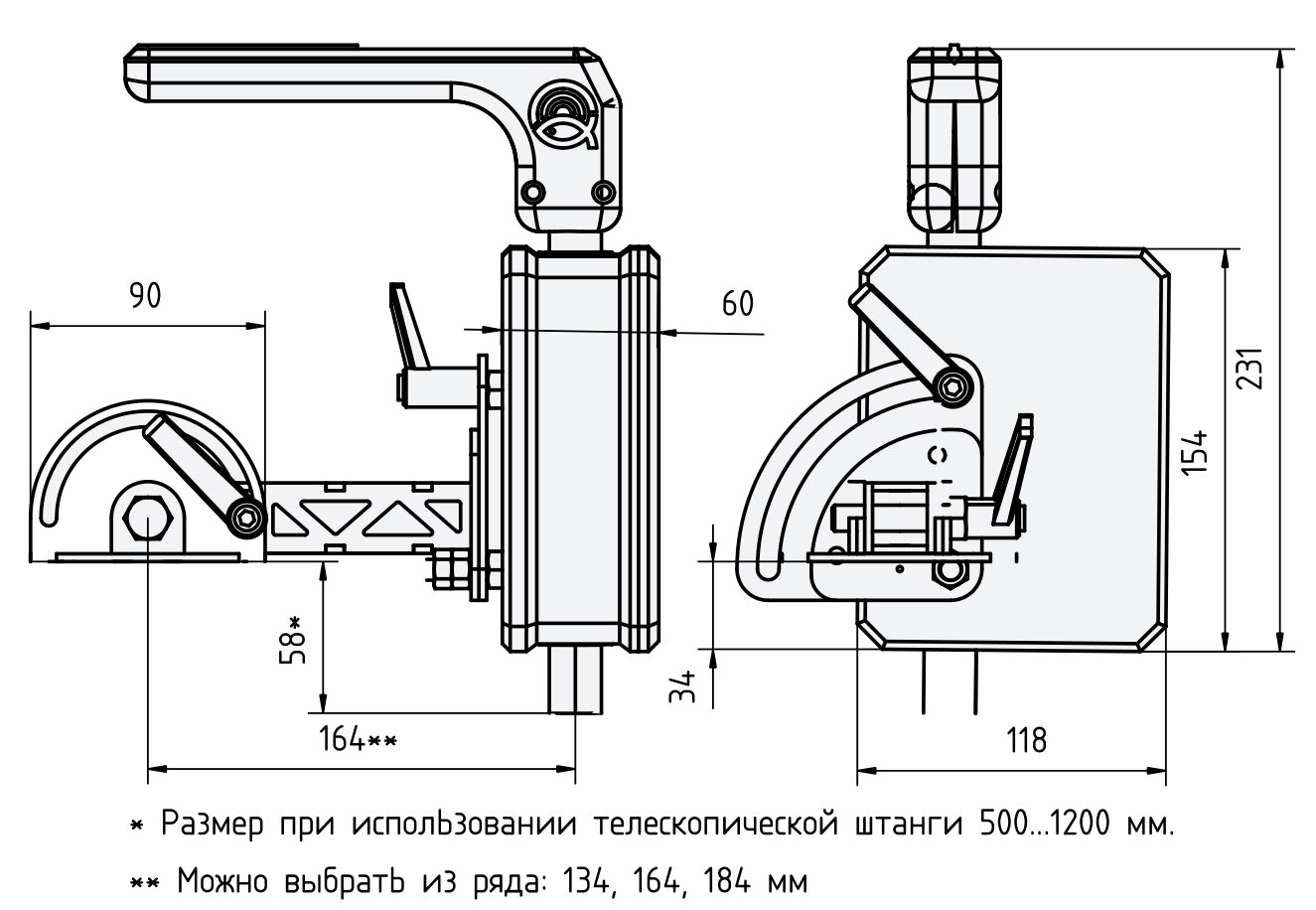

Привод крепится к кронштейну (в комплект поставки не входит) с помощью двух шпилек с резьбой М6. Расстояние между шпильками в стандартном исполнении 100 мм, но может быть изменено в соответствии с пожеланиями заказчиков.

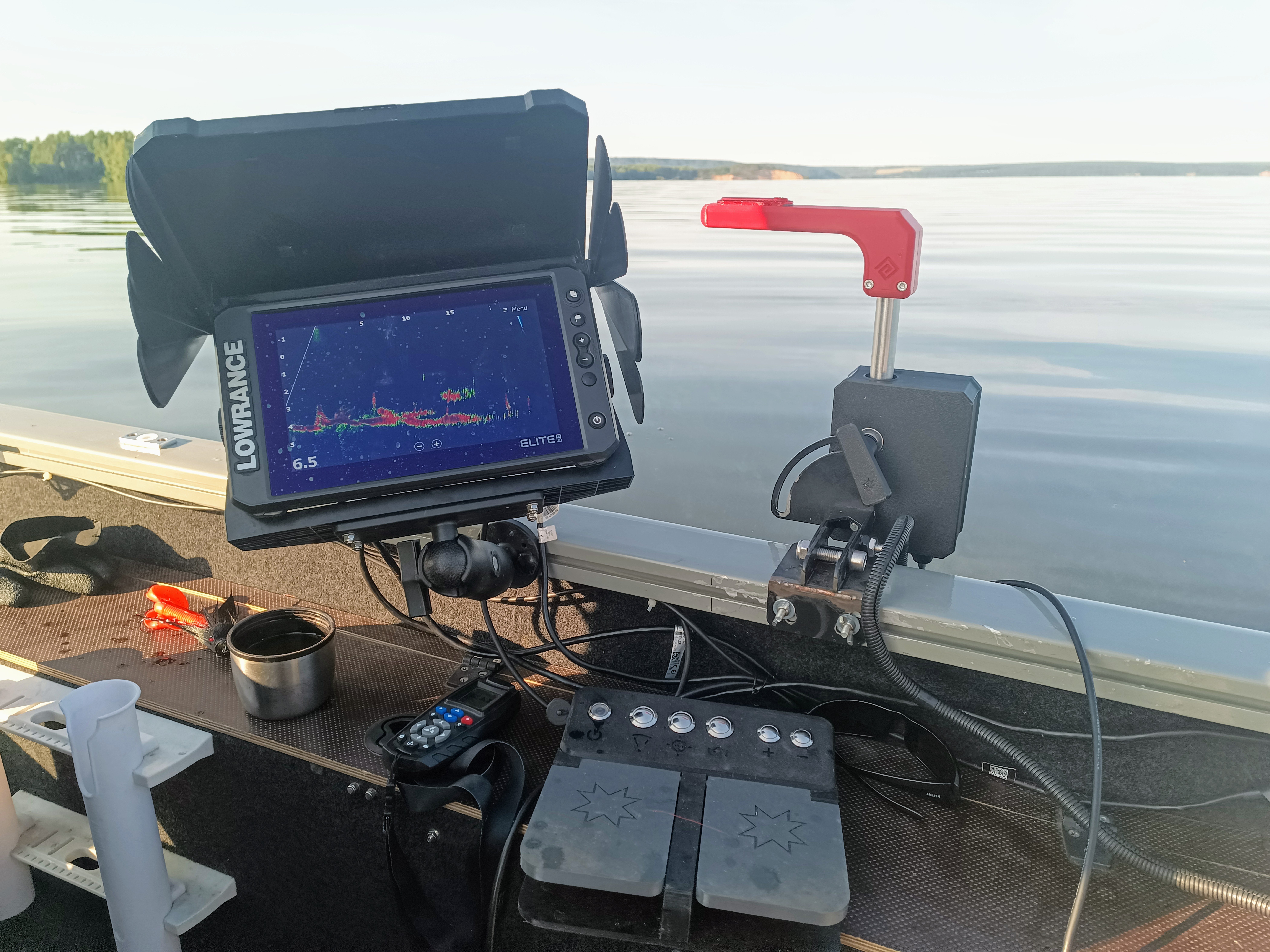

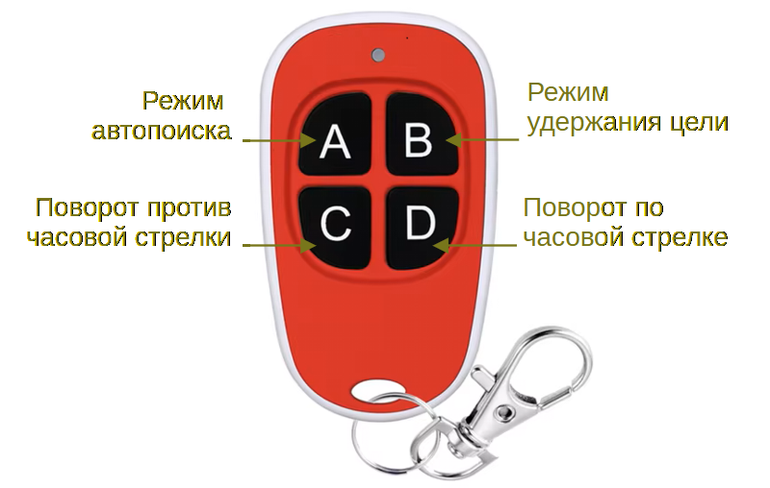

Управление электронным ротатором осуществляется с помощью блока педалей или специального брелка, закрепляемого на спиннинге, благодаря чему Вы сможете активно управлять положением датчиков типа Panoptix (Паноптикс), Active Target или рMega Live во время рыбной ловли и держать все под контролем. В стандартной комплектации блок педалей поставляется с возможностью дистанционного управления ротатором без проводов, что существенно повышает мобильность на борту судна и сокращает вероятность запутаться в проводах при активной ловле.

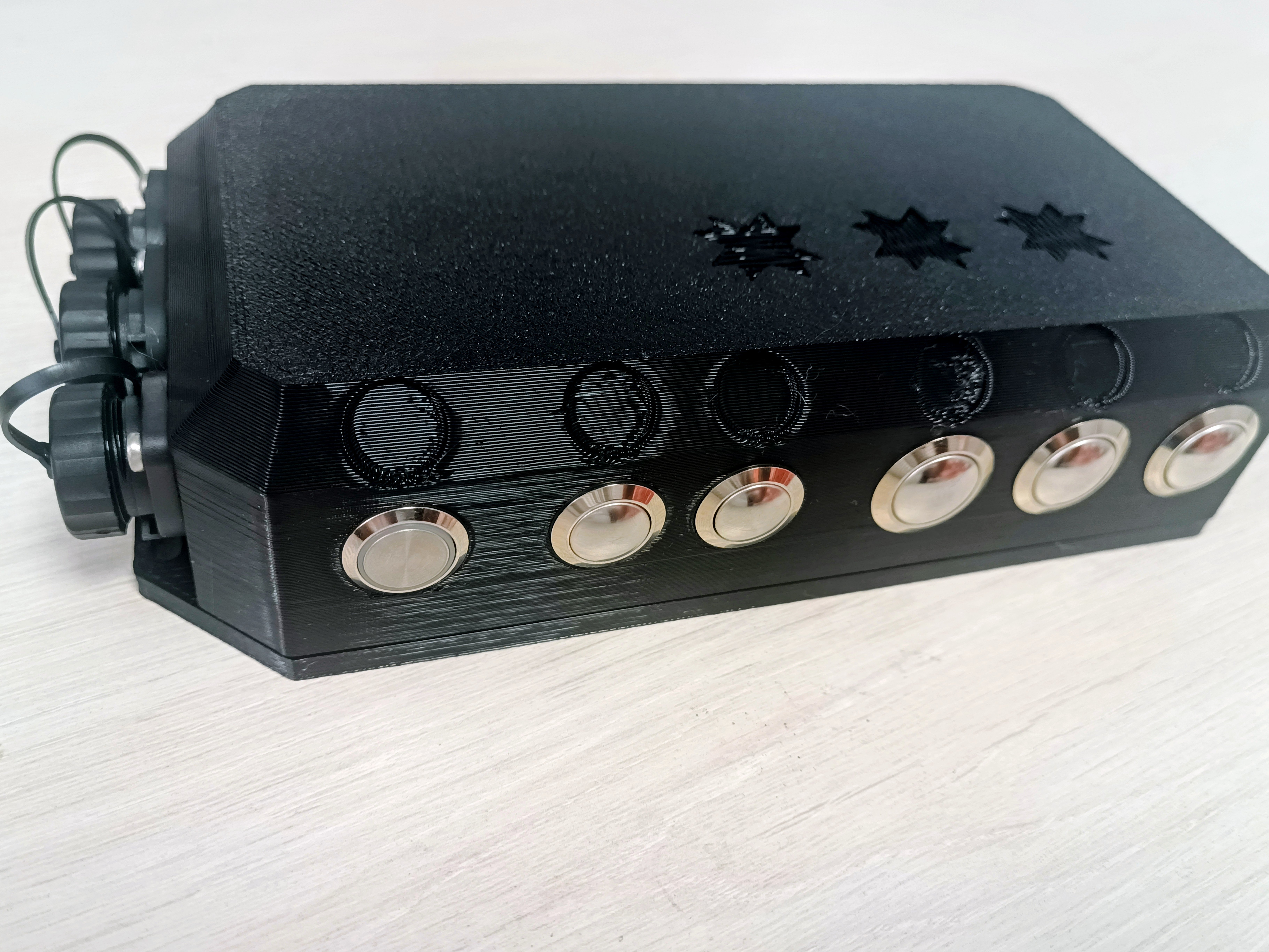

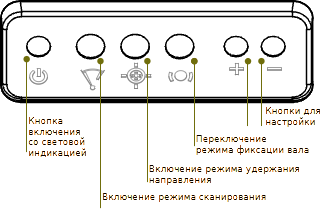

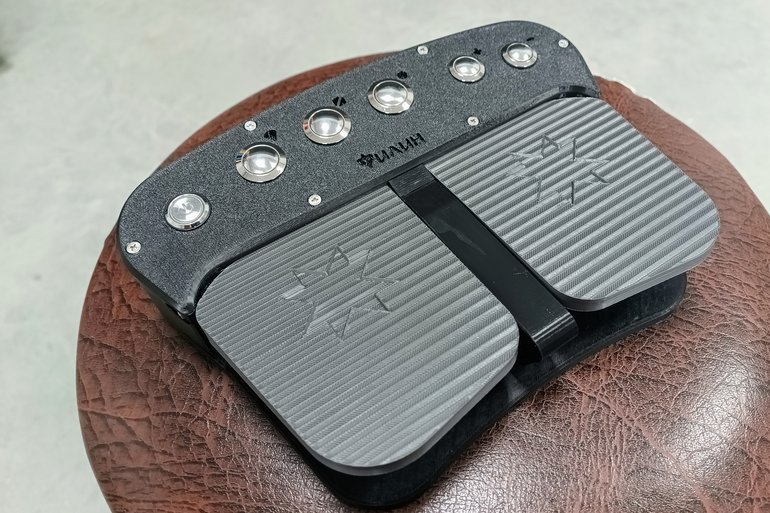

На блок педалей вынесены также кнопки выбора и настройки режимов работы ротатора *слева на право):
- Режим "Сканирование"
- Режим "Компас"
- Режим удержания двигателя
- +
- -
По умолчанию включен ручной режим управления, при котором нажатие на педали поворачивает ротатор с установленной скоростью в заданном направлении.
Нажатия в этом режиме кнопок "+" и "-" увеличивают или уменьшают скорость поворота ротатора.
При нажатии на кнопку "сканирование" ротатор переходит в автоматический режим попеременного поворота то по часовой то против часовой стрелке. Нажатия в этом режиме кнопок "+" и "-" изменит угол сканирования ротатора. Для выхода из режим достаточно нажать на одну из педалей, и ротатор вернется в режим по умолчанию.
При нажатии на кнопку "компас" ротатор переходит в режим отслеживания цели. Ротатор автоматически будет поворачиваться по направлению в момент включения режима.
Режим удержания двигателя служит для удержания двигателя в заданном направлении при отсутствии поворота ротатора. Это может быть полезно при использовании ротатора при движении судна.
Управление ротатором с помощью блока педалей сведена в таблицу ниже.
Режим | Ручной | Сканирование | Компас |
---|---|---|---|
Педаль поворота против часовой | Поворот против часовой | Переключение на ручной режим | Переключение на ручной режим |
Педаль поворота по часовой | Поворот по часовой | Переключение на ручной режим | Переключение на ручной режим |
Кнопка "сканирование" | Переключение на режим сканирования | - | Переключение на режим сканирования |
Кнопка "компас" | Переключение на режим компаса | Переключение на режим компаса | - |
Кнопка "удержание" | Включение режима удержания. Повторное нажатие отключает режим удержания | Включение режима удержания. Повторное нажатие отключает режим удержания | Включение режима удержания. Повторное нажатие отключает режим удержания |
Копка "+" | Увеличение скорости поворота | Увеличение амплитуды сканирования | Длительное удержание кнопки включает калибровку компаса |
Кнопка "-" | Уменьшение скорости поворота | Уменьшение амплитуды сканирования | Длительное удержание кнопки выключает калибровку компаса |

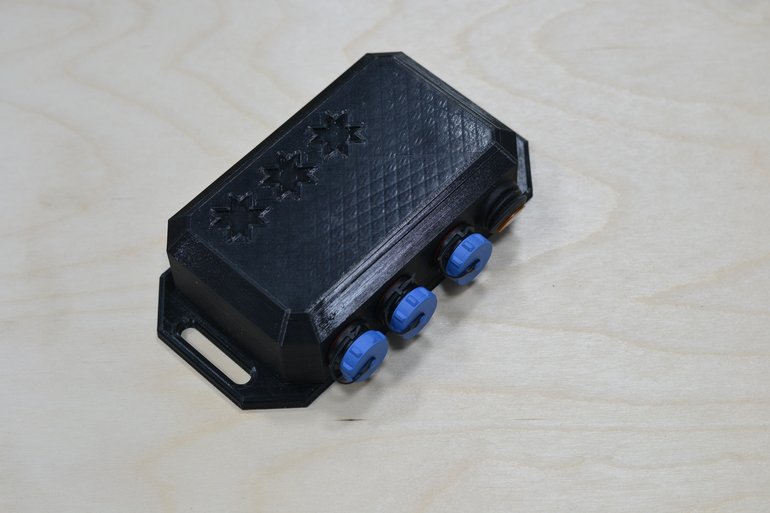

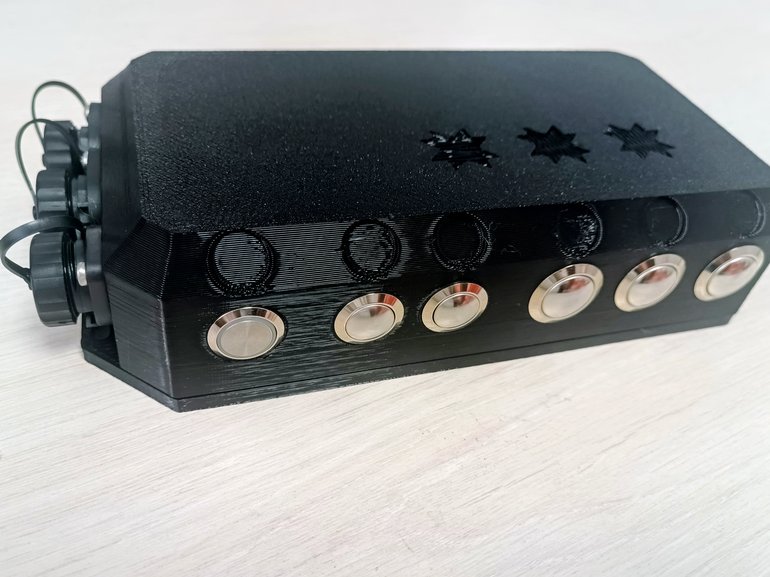

Блок контроллера содержит микропроцессор управления ротатором, драйвер двигателя, а также электронные компас и гироскоп (в расширенной комплектации). С помощью прорезиненных кабелей блок контролера соединяется с блоком привода, блоком педалей и сетью суда. Питание контроллера возможно напряжением как 12, так и 24 вольта.
Электронный ротатор работает в нескольких режимах:
- Дискретный режим - при нажатии на педаль ротатор поворачивает штангу с датчиком на заданный угол и останавливается до следующего нажатия на педаль.
- Непрерывный режим - при нажатии на педаль ротатор поворачивается пока педаль не будет отпущена
- Режим сканирования - ротатор периодически поворачивается на заданный угол то в одну,то в другую сторону, что позволяет сканировать водоем в автоматическом режиме
- Режим компаса (в разработке) - после нажатия на педаль ротатор запоминает текущий курс судна и в автоматическим режиме отслеживает его.
Для надежного удержания направления ротатора на ходу предусмотрен режим удержания, который не позволяет ротатору самопроизвольно проворачиваться при использовании его на ходу.
Выбор режима работы осуществляется с помощью web-интерфейса или кнопок на блоке педалей.
Точная настройка всех режимов работы электронного ротатора осуществляется через web-интерфейс. При подключении питания электронный ротатор поднимает локальную Wi-Fi точку доступа "Rotator", при подключении к которой в открывающемся web-интерфейсе можно как управлять электронным ротатором, так и получить информацию о текущем состоянии и точно настроить все возможные параметры режимов работы, в том числе:
- кнопки вращения по часовой и против часовой стрелки,
- режим работы по умолчанию,
- включение/отключение режима удержания,
- скорость поворота привода (градусов в секунду),
- угол единичного поворота для дискретного режима работы,
- угол поворота для режима сканирования,
- надстройки режима компаса (только в расширенной комплектации)
- положение контроллера относительно судна,
- включение режима автокалибровки встроенных электронного компаса и гироскопа.
- кнопка сохранения настроек,
- кнопка сброса настроек по умолчанию.
Точка доступа автоматически отключается через 5 минут после включения.
Повторно включить точку доступа можно одновременно нажимая и удерживая кнопки "+" и "-" на блоке педалей.
Возможны различные комплектации поставки. Базовая комплектация на сегодня может быть изготовлена и поставлена в течение 30-45 дней дней, а, например, расширенная только через 60 дней соответственно.

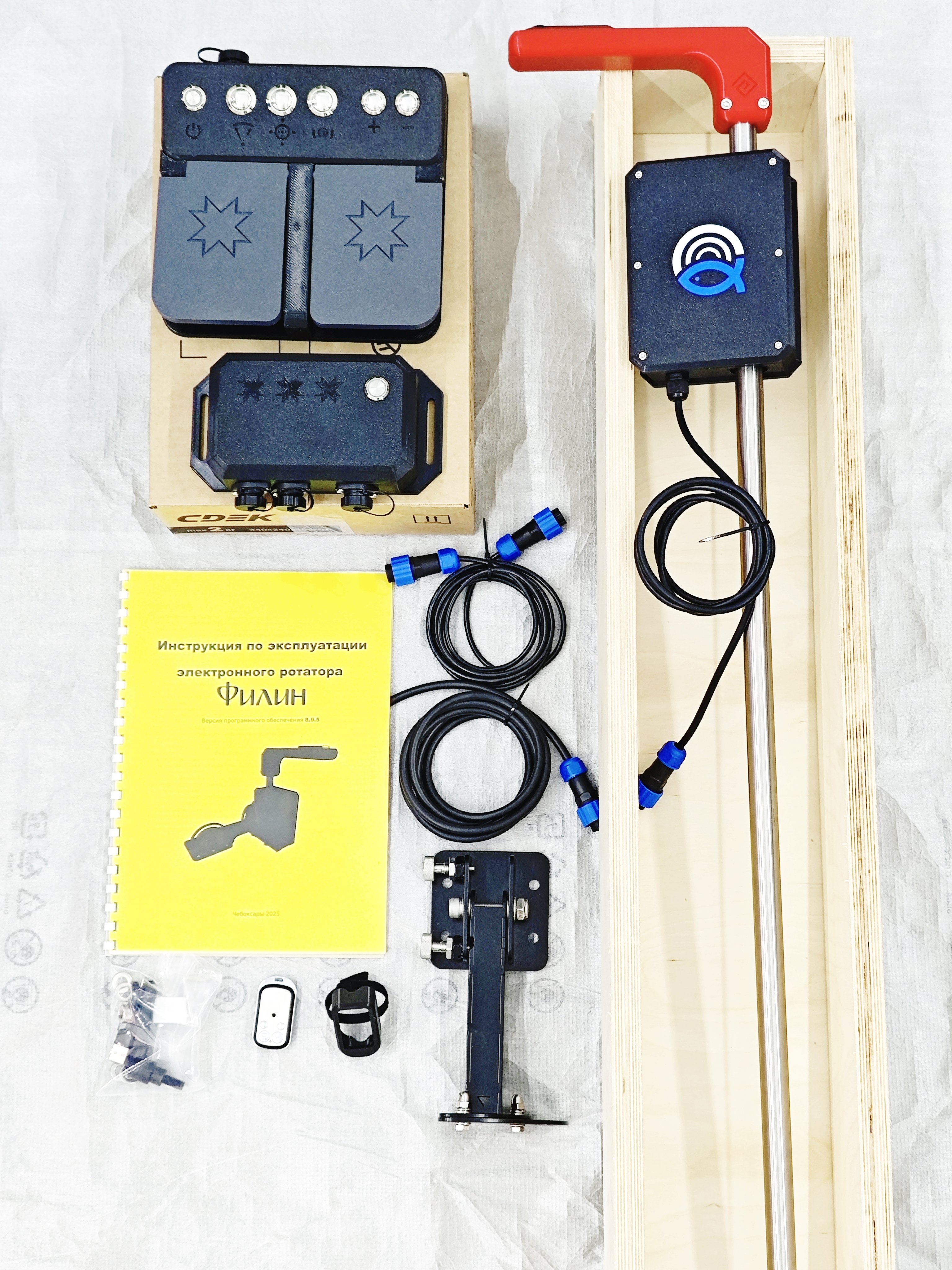

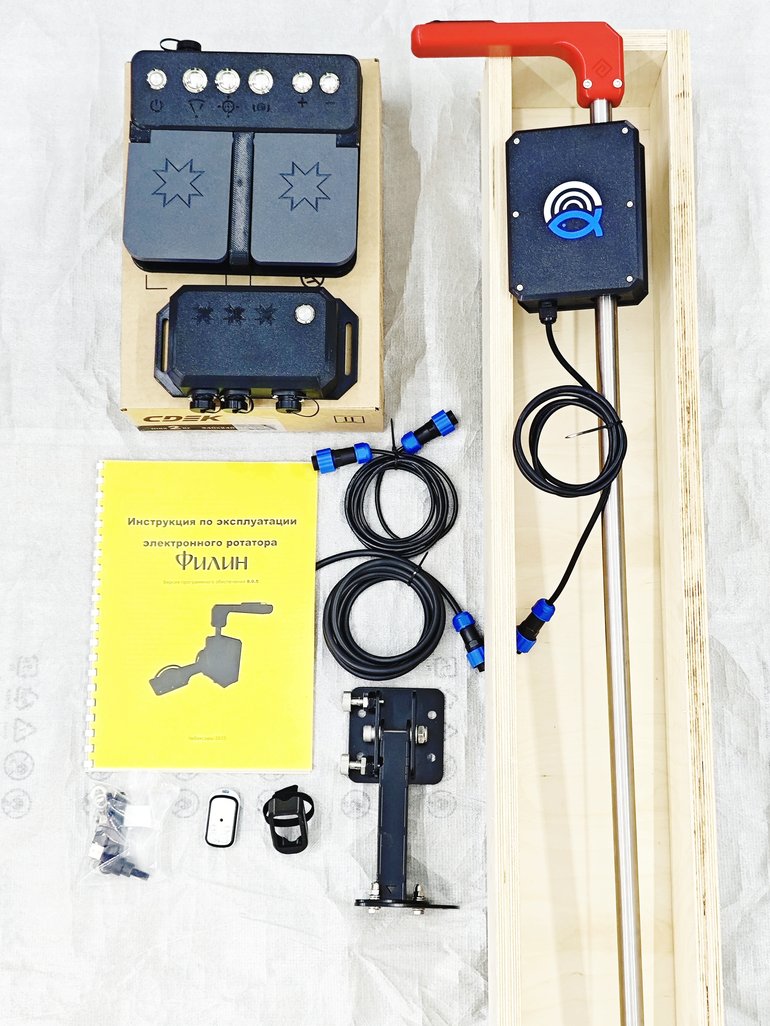

Базовая комплектация включает в себя:
- Привод ротатора на металлической раме в пластиковом корпусе (PETG) с двумя шпильками М6 для фиксации на кронштейне.
- Штанга из нержавеющей стали.
- Контроллер управления размещен в пластиковом корпусе.
- Модуль педалей изготовлен из пластика PETG. Под заказ модуль педалей может постановляться в металлическом корпусе.
- Все соединения блоков (привод, контроллер, педали) с помощью силового гибкого кабеля в резиновой изоляции (без разъемов).
- Управление режимами работы и настройками электронного ротатора осуществляется через WEB интерфейс.
Стандартная комплектация дополнительно к базовой включает в себя:
- Все подключения кабелей осуществляются с помощью влагозащищённых разъемов
- На блоке педалей дополнительно размещены кнопки для переключения режимов работы электронного ротатора.
- Блок педалей может работать дистанционно (до 10 м) без кабеля.
Расширенная комплектация дополнительно к стандартной включает в себя:
- режим "Компас"
Реализация режима "Компас" пока находится в стадии опробования. В связи с этим расширенная комплектация будет доступна для заказа в октябре 2023 года.
Электронный ротатор находиться на этапе активного тестирования. Клиенты из города Чебоксары могут принять в нем участие, заполнив форму.
