Электронный ротатор "Филин про"

Электронный ротатор «Филин про» предназначен для точного позиционирования датчиков эхолотов Garmin LiveScope, Lowrance ActiveTarget и других совместимых моделей в ручном и автоматических режимах. Устройство представляет собой моноблочную конструкцию с управлением при помощи педалей, брелков или других беспроводных устройств, вращающую телескопическую штангу, на которой крепится датчик эхолота.

Ключевые особенности

• Моноблочная конструкция
• Три рабочих режима работы:
  • режим автоматического удержания направления
  • режим автоматического сканирования
  • ручной режим управления
• Беспроводное управление с помощью педалей и брелков
• Бесшумный электронный привод на стальной раме
• Телескопический кронштейн из нержавеющей стали
• Точная настройка всех параметров работы через Wi-Fi.

Технические характеристики

• Напряжение питания: 12В постоянного тока
• Потребляемый ток (режим ожидания): не более 60 мА
• Потребляемый ток (рабочий режим): не более 600 мА
• Частота беспроводной связи: 2,4ГГц и 433МГц
• Дальность работы беспроводных устройств: 10..50 м.
• Точность позиционирования: ± 1 град.
• Степень защиты корпуса: IP65
• Температура эксплуатации: от 0°C до +35°C
• Температура хранения: от +10°C до +25°C (в сухом месте)
• Габаритные размеры моноблока: 168*142*60 мм.
• Размер телескопической штанги: 700...1200 мм.
• Диаметр телескопической штанги: (Ø20*2мм +Ø16*2мм)
• Вес 4,2 кг.

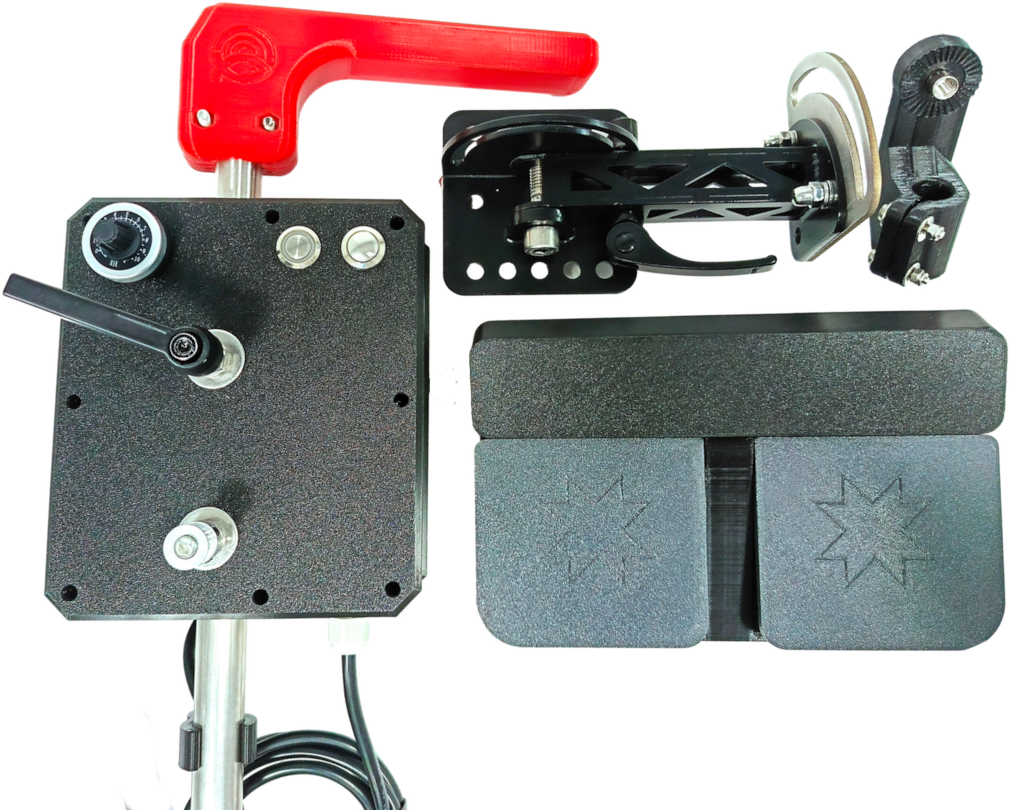

Комплектация

Стандартная комплектация включает в себя:

1. Моноблок с телескопической штангой
2. Силовой хомут для фиксации труб штанги
3. Скобы крепления кабеля датчика эхолота к штанге
4. Ручка-указатель с крепежом
5. Беспроводные педали (2,4ГГц)
6. Брелок (433МГц)
7. Крепление брелка на спиннинг
8. Кабель подключения питания
9. Кронштейн крепления моноблока к планширю
10. Переходная пластина крепления кронштейна в т-паз (опционально)
11. Инструкция по эксплуатации (электронная).

Дополнительно электронный ротатор может доукомплектовываться:

• Дополнительным брелком с креплением
• Брелоком на 2,4ГГц.
• Кронштейном нулевого угла для датчика
• Беспроводным блоком кнопок переключения режимов
• Площадкой для крепления на лодки ПВХ.
• Быстросъемным соединением для кронштейна крепления моноблока к планширю


Электронный ротатор «Филин про» представляет собой программно-аппаратный комплекс, состоящий из механического привода, системы управления на базе микроконтроллера и беспроводных устройств управления. Основой системы является шаговый двигатель, который через зубчатую ременную передачу осуществляет поворот штанги с закрепленным датчиком эхолота. Контроллер управления, получая команды от беспроводных педалей, брелока или через WEB-интерфейс, формирует управляющие сигналы для двигателя, обеспечивая плавное и точное позиционирование штанги.

В режиме удержания направления система использует данные встроенного магнитометра и гироскопа для автоматической коррекции положения датчика при изменении курса лодки. В режиме автосканирования контроллер циклически изменяет угол поворота штанги в заданном диапазоне, обеспечивая сканирование водного пространства.

Питание системы осуществляется от бортовой сети лодки напряжением 12-24 В, при этом потребляемая мощность не превышает 12 Вт в рабочем режиме.

Для точной настройки параметров и самостоятельного обновления программного обеспечения контроллер создаёт собственную точку доступа Wi-Fi. Подключившись к ней с любого смартфона или компьютера, пользователь получает доступ к полнофункциональному WEB-интерфейсу.

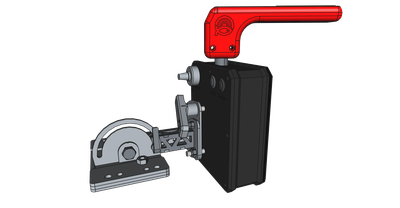

Моноблок

Моноблок является основным конструктивным элементом ротатора и объединяет в единый герметичный корпус все механические и электронные компоненты устройства: шаговый двигатель, зубчатую ременную передачу, контроллер управления, модуль беспроводной связи 2,4 ГГц, магнитометр и гироскоп.

На корпусе моноблока расположены следующие элементы управления и подключения:

• Выключатель питания со встроенным светодиодным индикатором режимов работы — включение и выключение устройства, а также визуальная индикация текущего состояния.
• Кнопка выбора режимов — переключение рабочих режимов ротатора, а также запуск калибровки и активация точки доступа Wi-Fi .
• Регулятор скорости — плавная регулировка скорости вращения штанги. Диапазон допустимых скоростей настраивается через WEB-интерфейс.
• Герметичный разъём подключения питания — для подключения кабеля бортового питания 12–24 В.
• Телескопическая штанга из нержавеющей стали с силовым хомутом фиксации для регулировки глубины погружения датчика.
• Ручка-указатель — устанавливается на верхний торец штанги и ориентируется в соответствии с направлением датчика, обеспечивая визуальный контроль положения штанги.

Корпус моноблока обеспечивает степень защиты IP65 — полная защита от пыли и защита от струй воды. Моноблок установлен на стальной раме и крепится к лодке через кронштейн крепления.

Моноблок оснащён системой автоматического отключения двигателя при переводе ротатора в походное положение, что исключает его повреждение при случайном начале движения со сложенной штангой.

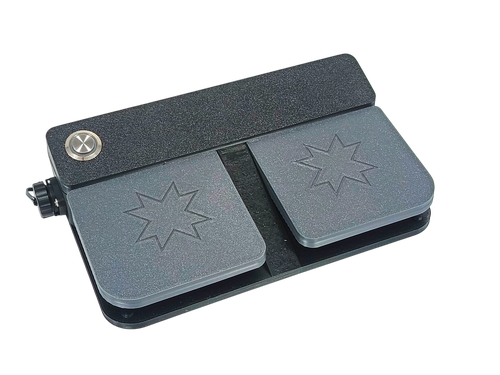

Блок педалей

Блок педалей предназначен для управления ротатором в процессе ловли ногой, без необходимости отвлекаться от снасти. Представляет собой герметичный пластиковый корпус с двумя педалями.

Блок оснащён:

• выключателем со светодиодной индикацией,
• встроенным литий-полимерным аккумулятором для автономной беспроводной работы,
• схемой контроля заряда аккумулятора,
• разъёмом USB Type-C для зарядки встроенного аккумулятора.

Передача команд осуществляется по защищённому беспроводному протоколу на частоте 2,4 ГГц. Сопряжение блока педалей с контроллером производится через WEB-интерфейс. Ротатор поддерживает одновременное подключение до 5 беспроводных устройств.

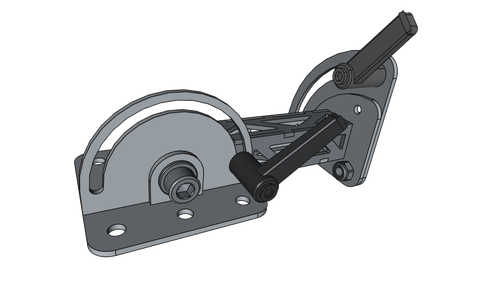

Кронштейн крепления

Кронштейн предназначен для надёжного крепления моноблока ротатора к корпусу лодки и обеспечивает три положения фиксации:

• рабочее положение — штанга опущена в воду, ротатор готов к работе,
• походное положение — штанга поднята и зафиксирована вдоль борта лодки для движения,
• сложенное положение внутрь лодки — ротатор полностью убран за борт.

Переход между рабочим и походным положениями фиксируется эксцентриковым зажимом, угол наклона штанги — винтовым зажимом. Такая конструкция обеспечивает дополнительную защиту: если начать движение, не переведя ротатор в походное положение, эксцентрик позволит штанге отклониться под нагрузкой, не повреждая привод.

Вылет кронштейна (расстояние от оси вращения до блока привода) подбирается при заказе в зависимости от геометрии лодки и составляет 134, 164 или 184 мм.

Для установки кронштейна в т-паз в комплект поставки по согласованию включается специальная переходная угловая пластина.

Кронштейн изготовлен из нержавеющей стали и покрыт порошковой краской, устойчивой к воздействию воды и ультрафиолета.

Более подробно с работой и управлением электронным ротатором "Филин про" можно ознакомиться в инструкции по эксплуатации. Ниже представлены ссылки на различные версии, а также краткая информация о существенных изменениях:

На электронные ротаторы "Филин про" предоставляется гарантия от производителя 12 месяцев с даты передачи оборудования первому перевозчику.

Мы также осуществляем послегарантийное обслуживание и сервисную поддержку:

• Оставьте Ваше сообщение на сайте, и мы свяжемся с Вами.
• Приезжайте к нам в лабораторию в г. Чебоксары, ул. Петрова 1А

Электронный ротатор можно приобрести, оставив заявку на сайте , связавшись с нами по электронной почте или заказать на одном из маркет-плейсов.
