Некорректное обновление ПО может:
- Вывести электронику из строя
- Аннулировать гарантию
Вы выполняете прошивку на свой риск!
Если у вас нет опыта в перепрошивке электроники или Вы сомневаетесь в действиях отправьте блок в сервисный центр для профессионального обновления.
Для того, чтобы обновить программное обеспечение электронного ротатора "Филин" для версий без WEB интерфейса, предварительно установить специализированное программное обеспечение на компьютер под управлением Windows:
- Драйвер CH341
- Программа для прошивки Flash DownLoad Tool
Драйвер CH341 необходим, чтобы компьютер мог "увидеть" микроконтроллер блока управления.
Для того, чтобы установить драйвер, его нужно скачать с официального сайта.

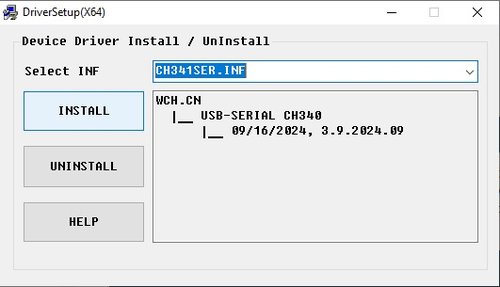

После завершения скачивания файл запустить и установить драйвер.
Для того, чтобы установить программу для программирования микроконтроллеров необходимо скачать её архив с официальной страницы , распаковать его.

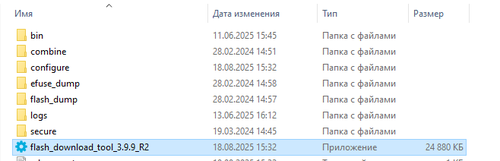

В распакованной папке запустить .exe файл
После запуска программы Flash Download Tool необходимо настроить режим её работы, как показано на картинке ниже:
После этого откроется основное окно программы:

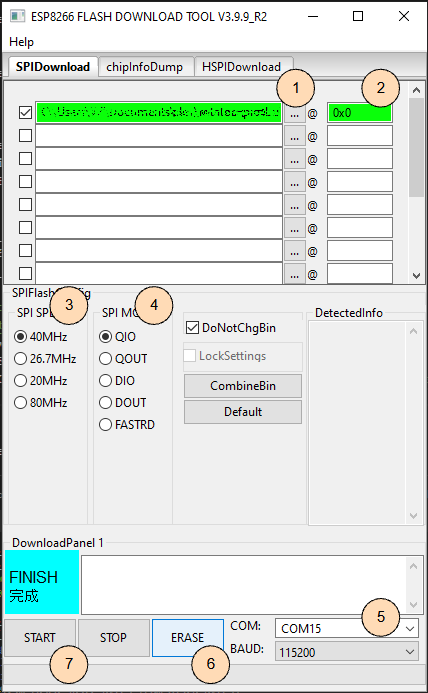

В основном окне программы необходимо настроить параметры (пронумеровано на картинке):
- Загрузить файл прошивки .bin
- Установить начальный адрес 0x0
- SPI SPEED 40 MHz
- SPI MODE QIO
- Выбрать порт подключения микроконтроллера (микроконтроллер должен быть подключен по кабелю USB).
- Нажать кнопку ERASE чтобы подготовить микроконтроллер. Дождаться окончания операции.
- Нажать кнопку START чтобы записать новую программу в микроконтроллер. Дождаться окончания операции.
После окончания программирования перезагрузить микроконтроллер (нажать кнопку сброса или отключить и заново подключить кабель).
Не отключайте питание и кабель USB во время обновления!
Обратите внимание, что после обновления программного обеспечения все настройки электронного ротатора будут установлены по умолчанию и может потребоваться их повторная настройка (в том числе программирование кнопок на пультах и блоке управления). Настройка режимов работы через WEB интерфейс описана здесь.
Доступные версии программного обеспечения для обновления можно скачать здесь
