Электронный ротатор "Атал про"

Электронный ротатор "Атāл про" - это дальнейшее развитие серии электронных ротаторов серии "Филин". Теперь электронный ротатор - это моноблок с беспроводным управлением на частоте 2,4ГГц., а также с интеллектуальными режимами работы: удержанием курса и автосканированием.

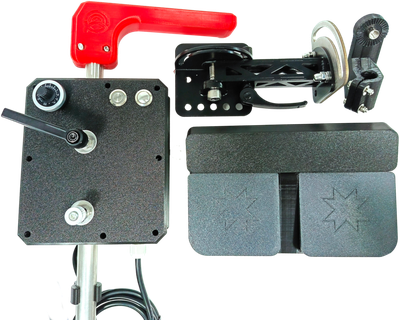

Комплектация

• Ротатор-моноблок с телескопической штангой
• Кронштейн крепления на лодку (на планширь или т-паз)
• Беспроводные педали
• Брелок
• Крепление брелка на спиннинг
• Кабель подключения питания
• Инструкция по эксплуатации
• Упаковка

Функционал

• Удержание курса: Автокоррекция положения при повороте лодки.
• Автопоиск: Сканирование зоны с настраиваемым углом (через WEB-интерфейс).
• Гибкое управление: Педали, брелок или кнопки на корпусе.
• Плавная регулировка: Скорость вращения меняется регулятором на моноблоке.
• Тонкая настройка: Полный контроль параметров через фирменный WEB-интерфейс.

Технические характеристики

• Напряжение питания 12...24В
• Потребляемый ток в режиме ожидания ~60 mA
• Потребляемый ток в режиме вращения ~500 mA
• Вес моноблока с телескопической штангой и кронштейном 4,7 кг.
• Степень защиты IP65

Моноблок электронного ротатора "Атāл про" совмещает в себе привод телескопической штанги, собранной на стальной оцинкованной раме, всю необходимую электронику, а также элементы управления ротатором.

Привод электронного ротатора представляет из себя точный и бесшумный шаговый двигатель, передающий вращательный момент на штангу с помощью зубчатой ременной передачи, что обеспечивает плавность и долговечность. Привод установлен на стальной оцинкованной раме, воспринимающей всю механическую нагрузку. Привод ротатора крепится к кронштейну с помощью двух шпилек М8 из нержавеющей стали.

Штанга привода изготовлена из нержавеющей трубы диаметром 20/16 мм с толщиной стенки 2мм и является телескопической для удобной регулировки заглубления датчика эхолота на расстояние от 500 до 1200 мм от уровня планширя. Штанга привода закреплена в приводе с помощью двух высокопрочных подшипников качения, а места сопряжения изолированы при помощи резиновых сальников.

Электронный контроллер привода также расположен в корпусе моноблока. Он управляет работой шагового двигателя, анализирует пространственное положение блока, реализует интеллектуальные режимы работы ротатора, а также обеспечивает прием беспроводных сигналов управления от сопряженных устройств на частоте 2,4ГГц.

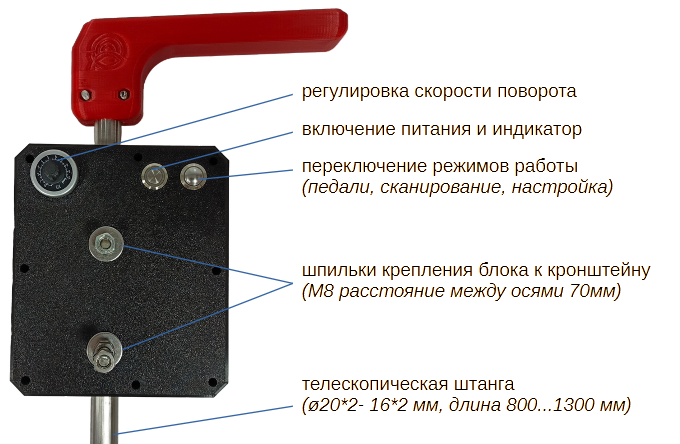

Элементы управления на моноблоке включают в себя:

• Включатель питания со световой индикацией режимов работы
• Кнопку переключения режимов
• Регулятор скорости вращения ротатора

Элементы моноблока помещены в герметичный пластиковый корпус для закрытия вращающихся частей привода и защиты от влаги.

Кабель питания подключается к моноблоку с помощью специального герметичного разъема.

Управление ротатором возможно как в ручную, так и с помощью элементов управления на моноблоке или специальных беспроводных устройств (педали брелки, выносные блоки кнопок).

Управление с моноблока

Скорость поворота регулируется с помощью регулятора скорости вращения ротатора на моноблоке. Диапазон изменения скоростей можно изменять в WEB-интерфейсе (вкладка "привод").

Переключение режимов работы осуществляется с помощью кнопки, также расположенной на моноблоке. Более подробно логика переключения режимов работы описана в инструкции по эксплуатации.

Управление с помощью беспроводных устройств

Электронный ротатор "Атāл про" позволяет управлять поворотом штанги дистанционно с помощью пяти фирменных устройств по специальному протоколу на частоте 2,4 ГГц. Фирменные устройства "Атāл про" это:

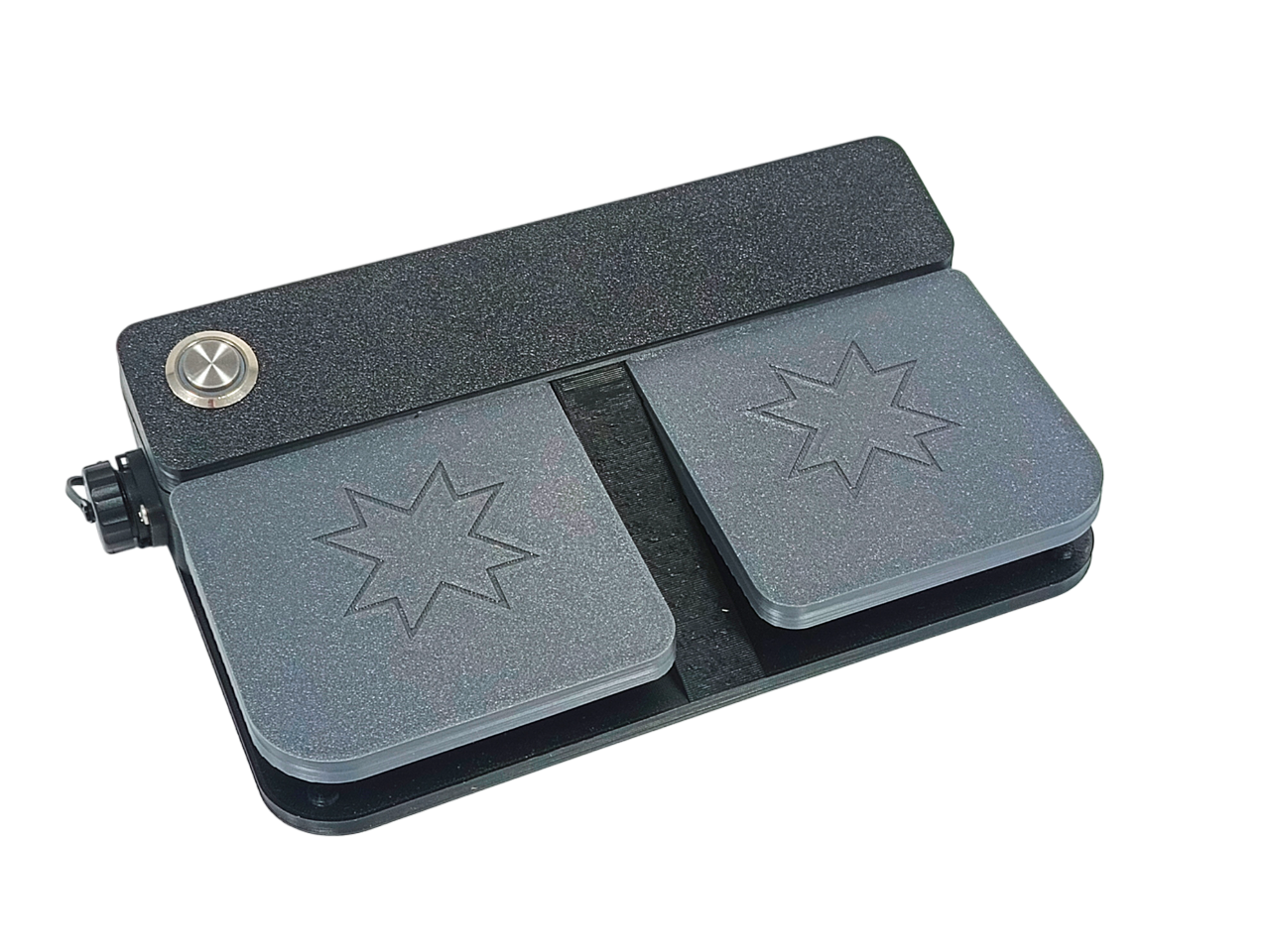

• Беспроводные педали
• Брелки
• Специальные выносные блоки кнопок
• Ручка-целеуказатель

Для начала работы каждое устройство необходимо синхронизировать с моноблоком, как это написано в в инструкции по эксплуатации. Всего можно использовать до пяти беспроводных устройств 2,4 ГГц одновременно.

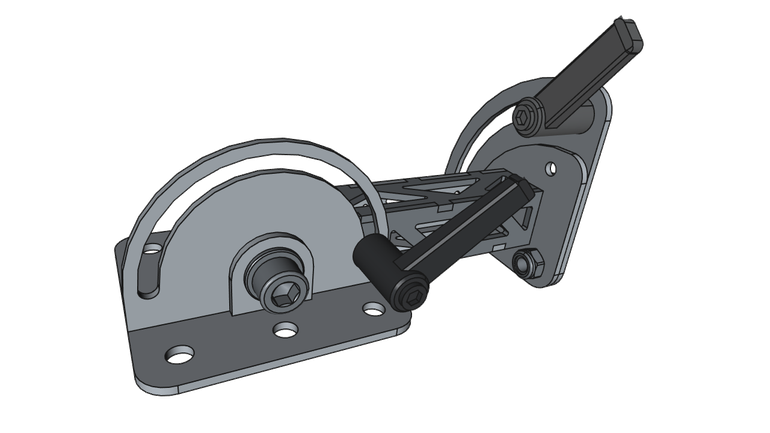

В базовой комплектации кронштейн изготовляется из листа нержавеющей стали и позволяет надежно крепить привод ротатора на планшире. При креплении кронштейна в т-паз электронный ротатор дополнительно комплектуется переходной пластиной, о чем необходимо уточнить при оформлении заказа. Положение в сложенном и в рабочем состояниях фиксируются при помощи эксцентрика, а угол наклона - с помощью винтового зажима. Такая конструкция позволяет не повредить ротатор, если забыли сложить штангу и начали движение.

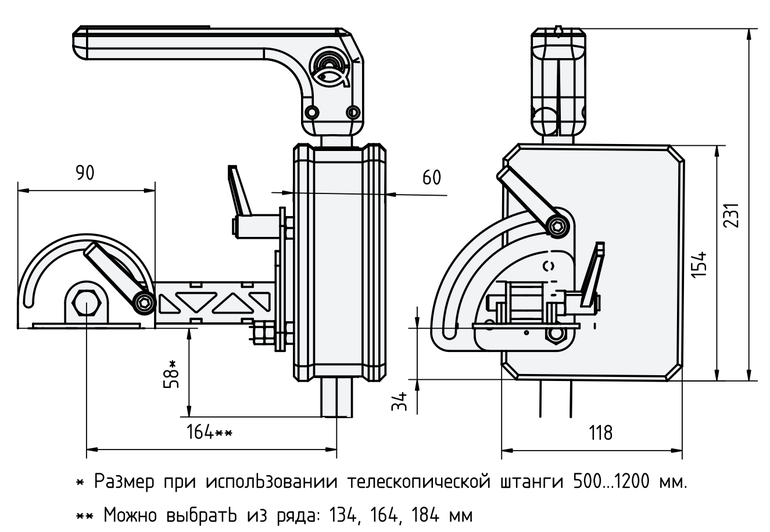

Кронштейн крепления ротатора может комплектоваться поворотной частью различной длины, чтобы максимально соответствовать геометрии лодки и обеспечить вынос блока привода ротатора на расстояние от оси вращения на 134, 164 и 184 мм. Для этого при оформлении заказа необходимо указать ширину планширя для подбора крепления.

Более подробно с работой и управлением электронным ротатором "Атāл про" можно ознакомиться в инструкции по эксплуатации. Ниже представлены ссылки на различные версии, а также краткая информация о существенных изменениях:

На электронные ротаторы "Атāл про" предоставляется гарантия от производителя один год с момента приобретения оборудования.

Мы также осуществляем послегарантийное обслуживание и сервисную поддержку:

• Оставьте Ваше сообщение на сайте, и мы свяжемся с Вами.
• Позвоните или напишите нам по телефону (+код России) 937 940 19 75, в Whatsup или Telegram.
• Приезжайте к нам в лабораторию в г. Чебоксары, ул. Петрова 1А

Электронный ротатор можно приобрести, оставив заявку на сайте , связавшись с нами по электронной почте или заказать на одном из маркет-плейсов.
