ST220. Руководство по эксплуатации

Настоящее Руководство по эксплуатации предназначено для ознакомления персонала с устройством, принципом действия, конструкцией, эксплуатацией и обслуживанием комплекта для прогрева кабеля ST220 (в дальнейшем именуемое оборудование или ST220).

Подключение, регулировка и техобслуживание оборудования должны производиться только квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

ST220 может изготавливается в различных модификациях, указываемых в коде полного условного обозначения:

ST220.XX ТУ 27.51.24-001-13116431-2023

где:

• ST220 - тип оборудования;
• XX - исполнение.

В связи с постоянной работой по совершенствованию изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в текущей редакции данного документа.

Оборудование предназначено для нагрева высоковольтных кабелей из сшитого полиэтилена диаметром от 80 до 160 мм при их прокладке и установке на них кабельной арматуры.

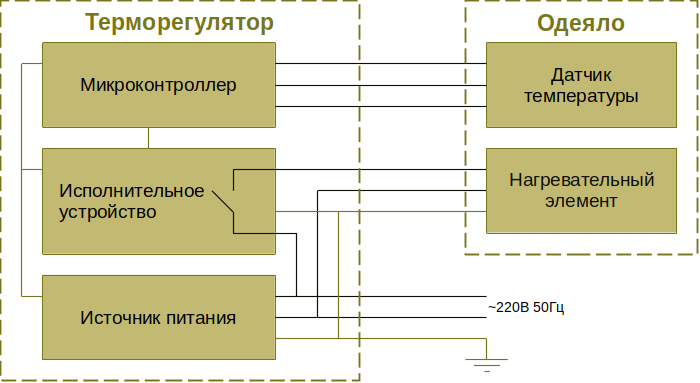

Оборудование состоит из терморегулятора и нагревательного одеяла с соединительными кабелями.

Нагревательное одеяло предназначено для непосредственного нагрева кабеля. Оно изготовлено из огнестойких материалов и имеет в своем составе гибкий нагревательный элемент и датчик температуры для измерения текущей температуры нагрева, вшитые в одеяло. Для фиксации нагревательного одеяла на кабеле к нему пришиты шесть полос из липкой ленты. Для соединения с терморегулятором нагревательное одеяло имеет в своем составе кабель длиной 180 см с 7 контактным разъёмом для подключения.

Терморегулятор представляет собой микропроцессорное устройство и предназначен для регулирования температуры нагрева нагревательного мата, отображения текущих режимов и параметров работы, а также настройки и сохранения параметров в энергонезависимой памяти.

Коммутацию нагревательного элемента осуществляет исполнительное устройство (твердотельное реле или контактор в зависимости от исполнения).

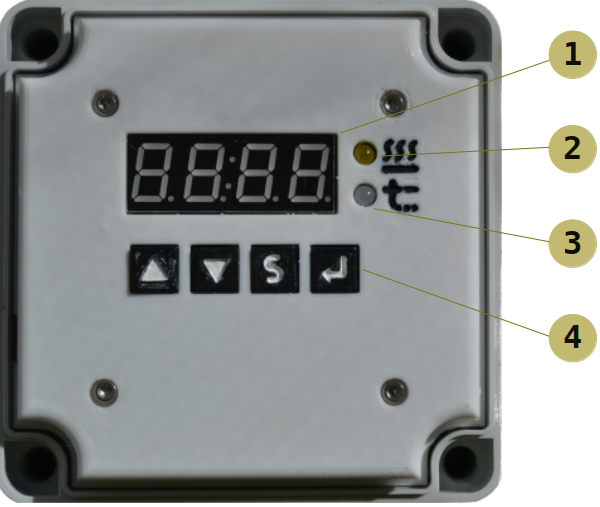

Конструктивно терморегулятор выполнен в пластиковом корпусе размером 125*125*75 мм, имеет панель управления. На панели управления располагаются:

1. цифровой четырехзначный семисегментный индикатор,
2. светодиод для индикации работы исполнительного устройства,
3. Светодиод для цифровой индикации текущей температуры при работе,
4. Кнопки для управления терморегулятором.

Назначение цифрового индикатора 1

В зависимости от режима работы терморегулятора цифровой индикатор отображает различную информацию. Более подробная информация об отображаемой информации будет дана ниже по тексту.

Назначение светодиода 2

Светодиод 2 светится - исполнительное устройство включено и нагревательный мат находится под напряжением.

Назначение светодиода 3

Светодиод 3 сигнализирует о нахождении текущей температуры относительно заданных границ:

Назначение кнопок 4

▲ - увеличение параметра

▼ - уменьшение параметра

S -изменение редактированного параметра

⏎ - включение/выключение и выход из меню настроек

Терморегулятор соединяется с нагревательным матом с помощью 7-контактного разъема, установленного на боковой панели прибора.

Назначение контактов разъема приведена на следующем рисунке:

где:

• контакты 2 и 5 - цепь питания нагревательного элемента (~220 В)
• контакт 4 - заземление (GND)
• контакт 1 - минус питания температурного датчика
• контакт 3 - сигнальный провод температурного датчика
• контакт 6 - плюс питания температурного датчика (+5 В).

Оборудование соответствует требованиям ТУ 27.51.24-001-13116431-2023, Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» , ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и конструкторской документации.

В зависимости от исполнения одеяла в нагревательный мат могут устанавливаются различные датчики температуры, а в терморегулятор соответствующие цепи для считывания показаний.

По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ 12.2.007.0-75.

При эксплуатации, техническом обслуживании следует соблюдать требования ГОСТ 12.3.019-80, Правил эксплуатации электроустановок потребителей и Правил охраны труда при эксплуатации электроустановок потребителей.

Не допускается попадание влаги во внутренние элементы терморегулятора.

Запрещено использовать прибор в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Запрещено использовать ST220 без защитного заземления.

При подготовке к работе необходимо убедиться в целостности соединяющих кабелей и отсутствии повреждений на одеяле.

Одеяло необходимо расправить по длине кабеля и зафиксировать его с помощью вшитыми липкими лентами.

Перед подключением питания необходимо подключить кабель одеяла в соответствующий разъем терморегулятора.

Рекомендуется после настройки требуемых режимов работы закрыть прозрачной крышкой корпус терморегулятора для защиты его от пыли и влаги.

После переключения терморегулятора в рабочий режим, он сохраняется в энергонезависимой памяти и при повторном включении автоматически переходит в рабочий режим. Поэтому при периодических повторяющихся работах достаточно настроить прибор один раз и в дальнейшем не открывать защитную крышку для исключения попадания загрязнений и влаги внутрь терморегулятора.

Эксплуататция

Терморегулятор может работать в следующих режимах:

• Ожидание
• Рабочий
  • Поддержание температуры
  • Однократный нагрев
• Настройка
• Ошибка

Терморегулятор сохраняет текущее рабочее состояние во внутренней энергонезависимой памяти и при включении автоматически переходит в рабочий режим, если до отключения он находился в рабочем режиме.

Режим "Ожидание"

В режиме "Ожидание" исполнительное устройство отключает одеяло от цепи питания, а на индикаторе отображается надпись:

• Для перевода терморегулятора в заданный рабочий режим необходимо нажать кнопку ⏎
• Для перевода терморегулятора в режим настройки параметров необходимо нажать и удерживать одновременно две кнопки ▲ и ▼

Режим "Поддержание температуры"

В режиме "Поддержание температуры" терморегулятор включает исполнительное устройство до момента превышения температуры одеяла заданной верхней температурной границы. После чего исполнительное устройство отключается до момента, когда температура одеяла будет за нижней температурной границей, после чего он снова включает исполнительное устройство. При этом на индикаторе отображается только текущая температура., например:

Режим "Однократный нагрев"

В режиме "Однократный нагрев" терморегулятор однократно включает исполнительное устройство до момента превышения температуры одеяла заданной верхней температурной границы. При этом на индикаторе отображается пиктограмма режима в виде трех черточек и текущая температура:

По достижению заданной температуры (верхняя граница) терморегулятор отключает исполнительное устройство, при этом пиктограмма режима начинает мигать:

Для повторного запуска исполнительного устройство необходимо или нажать на кнопку ⏎ , или выключить и повторно включить терморегулятор в сеть питания.

Режим "Ошибка"

Терморегулятор при включении устройства и во время его работы постоянно проверяет работоспособность установленного датчика температуры.

При возникновении неисправности терморегулятор переходит в режим "Ошибка". При этом исполнительное устройство отключается, а на индикаторе отображается пиктограмма ошибки:

Для выхода из режима ошибки необходимо или нажать на кнопку ⏎ , или выключить и повторно включить терморегулятор в сеть питания.

Режим "Настройка параметров" предназначен для выбора режимов работы терморегулятора, установки границ диапазона для регулировки температуры, записи заданных параметров в энергонезависимую память терморегулятора.

Для перехода в режим "Настройка параметров" необходимо в режиме "Отключено" нажать и удерживать не менее 5 секунд одновременно кнопки ▲ и ▼.

Для выхода из режима "Настройка параметров" непроходимо нажать кнопку ⏎ .

Выбор параметра для изменения осуществляется кнопкой S, а его изменение кнопками ▲ или ▼.

Примеры отображения информации на индикаторе при настройке параметров представлены ниже:

Контроллер может работать с сетью WiFi для возможности дистанционного управления устройством, контроля и настройки в нескольких режимах. Режим работы может быть выбран врежиме настройки параметров.

Контроллер может работать в следующих режимах:

• код 0 - возможность работы с WiFi отключена
• код 1 - режим подключения к WiFi сети "st220"
• код 2 - режим открытия точки доступа WiFi

В этом режиме контроллер автоматически подключается к сети с названием "st220" (пароль "temperature90"), если сеть доступна. После подключения по ip-адресу подключенного контроллера становится доступен WEB-интерфейс для управления и настройки устройства.

Также, для организации автоматического сбора информации о состоянии устройства, при GET запросе по адресу /status контроллер возвращает ответ, содержащий информацию о названии, текущем статусе и температуре устройства:

{'name':'AP_NAME', 'status':'STATUS', "t":'TEMPERATURE'}

где:

• AP_NAME - название точки доступа
• STATUS - текущий статус устройства (On, Off, Error)
• TEMPERATURE - текущая температура одеяла

В этом режиме контроллер самостоятельно создает сеть WiFi с ранее выбранным названием, подключившись к которой и перейдя в WEB-интерфейс, можно дистанционно контролировать работу и изменять настройки устройства.

Название точки доступа устанавливается в режиме настройки, где выбраться номер от 1 до 12, после чего название точки доступа будет выглядеть так:

st220-X

где Х - выбранный номер в настройках

WEB интерфейс предназначен для удобного дистанционного управления устройством, контроля температуры и изменения настроек. интерфейс состоит из двух вкладок Home и Settings.

Вкладка Home предназначена для контроля за текущем состоянием контроллера.

Вкладка Settings предназначена для настройки параметром контроллера: режима работы, минимальной и минимальной температуры, корректировки показаний датчика. Для сохранения параметров в энергонезависимой памяти контроллера предназначена кнопка "Save".

При выполнении работ по техническому обслуживанию одеяла следует соблюдать требования безопасности, изложенные в разделе "Меры безопасности".

Техническое обслуживание ST220 проводится перед началом работы и включает следующие процедуры:

• Очистка ткани нагревательного мата от загрязнений
• Проверка на наличие повреждений соединительных кабелей и материи нагревательного оделяла.

На корпус терморегулятора нанесены:

• наименование оборудования;
• степень защиты корпуса по ГОСТ 14254;
• напряжение и частота питания;
• потребляемая мощность;
• знак соответствия требованиям ТР ТС (ЕАС);
• QR код с ссылкой на руководство по эксплуатации
• заводской номер прибора и год выпуска.

На кабель оделяла нанесены:

• наименование оборудования;
• степень защиты корпуса по ГОСТ 14254;
• напряжение и частота питания;
• потребляемая мощность;
• знак соответствия требованиям ТР ТС (ЕАС);
• заводской номер прибора и год выпуска.

На тару нанесены:

• наименование прибора;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;

Упаковка оборудования производится в соответствии с ГОСТ 23088-80 в потребительскую тару, выполненную из коробочного картона по ГОСТ 7933-89.

Оборудование должно транспортироваться в закрытом транспорте любого вида. В транспортных средствах тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Оборудование следует хранить на стеллажах.

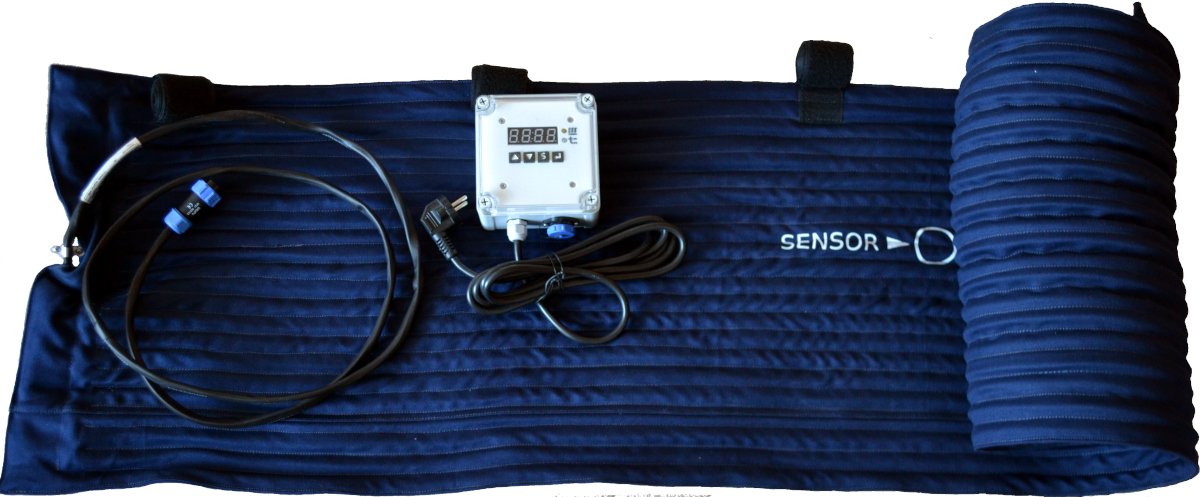

Комплект поставки состоит из:

• нагревательный мат 1 шт.
• терморегулятор 1 шт.
• сумка 1 шт.
• паспорт 1 экз.

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации – один год со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.
